2RB-740双叶轮漩涡风机漩涡气泵

2RB-740双叶轮漩涡风机漩涡气泵

产品型号: DH18321191675

所属分类:双段式高压风机

产品时间:2023-11-21

简要描述:2RB-740双叶轮漩涡风机漩涡气泵在使用状态下,仅具有进气管,出口朝气开放时,风机出口处的相对静压为零。风机的出口全压就等于风机的出口动压。此时,风机全压就等于风机的出口动压与进口全压之差(此时进口全压为负值,两者之差实为两者之和),而进口全压就等于风机进口处所测得的静压(负值)与此处的动压(等于集流器处测得的静压的值)之和。

详情介绍

2RB-740双叶轮漩涡风机漩涡气泵特性说明
1.  高压风机又叫旋涡气泵,气环式真空泵、气环式压缩机、侧流鼓风机,是种吹气或吸气两用的通用气源。

2.特點:
2.1
高壓、風量、低噪音、輕量化。
  2.2採用鋁合金材質,幅降低重量,達到輕量化的目的。
  2.3.馬達為I.E.C設計(1HP以上),全閉外扇型鋁框馬達,特殊軸心設計,可適合長時間使用。
  2.4.特殊葉片設計,壓力高,風量,噪音低,壽命長。
  2.5.特殊風量調節風門,風量控制穩定性高,操作容易(CX.TB.HTB適用)
  2.6.樣式種類齊全,庫存多,交貨迅速。
  2. 7.应用再生理论所设计的环形鼓风机,单段风叶径小,风量增速


2RB-740双叶轮漩涡风机漩涡气泵漩涡气泵工作原理

漩涡气泵的叶轮由数十片叶片组成,它类似庞的气轮机的叶轮。叶轮叶片中间的空气受到了离心力的作用,向叶轮的边缘运动,在那里空气进入泵体环行空腔,重新从叶片的起点以同样的方式再进行循环。叶轮旋转所产生的循环气流,以*的能量离开气泵以供使用。风机采用**电机,结构紧凑,体积小,重量轻,噪音低,送出气源无水无油。

漩涡气泵的参数选型

漩涡气泵选型主要参数依据有:功率,风量风压(需要定要求来计算),电压等。

由于漩涡气泵的使用非常的广泛,它的选型方式和高压风机是样的。般来说,需要按以下两个步骤进行:

1、需要确定现场是使用高压风机的什么功能,是吸还是吹,找准高压风机对应的压力-流量曲线;如果看错曲线,有时候会造成选出来的产品不能使用;

2、根据计算出来的压力和流量,在曲线图上找到同时满足压力和流量对应的工作点以上的工作曲线;然后根据工作曲线选择高压风机型号;

只要是不同的工作现场,其对压力和流量的需求就不样,所以,要想得到相对准确的数据,就需要进行相关的计算。这个需要由业的设计人员进行或找业的公司咨询。

漩涡气泵的应用

1、吸风功能:网版印刷机吸附、焊接废气吸取、织布机吸丝、照相制版、粉粒体输送、印刷吸附、工业吸尘、真空脱水、制书本机、残布处理、牛乳纸盒充填机、豆腐机械、加工物的保持、工事现场、烫布机、瓦斯分解。

2、吹风功能:瓦斯重油喷燃、洗瓶机吹干、纸布条吹送、干燥用空气刀、裁断机气垫、畜粪发酵爆气、传*输送、电解液搅拌、养殖池氧气补给、冲床机便利冲压后取成型品、粉粒体输送、焚化炉排废、烟气吹吸、洗车吹干、印刷机强制干燥、洗净后吹干。






漩涡气泵的使用安装

安装注意事项:

1.漩涡气泵应放置在较平稳的地方,周围环境应清洁、干燥、通风。

2.漩涡气泵叶轮旋转方向必须与风扇罩壳上所标箭头方向致。

3.高压旋涡风机工作时,工作压力不得于8kpa,以免使风机产生过的热量和电动机超电流引起气泵损坏。

4.旋涡风机除电机转子两只轴承外,其它部位没有直接接触摩擦。本风机轴承安装方式主要分二类。第类气泵端的轴承安装在电机机座和叶轮中间的泵体内,这类气泵平时不需要加润滑脂。第二类气泵端的轴承是安装在泵盖中间,此类气泵端的轴承应定期加润滑脂(7018高速润滑脂)。每月次,对于三班连续工作的气泵应当增加加油次数。此类气泵电机风扇端的轴承维护保养按第类气泵。

5.旋涡气泵进出气两端的过滤网和消音装置应根据情况适时清洗,以免堵塞影响使用。

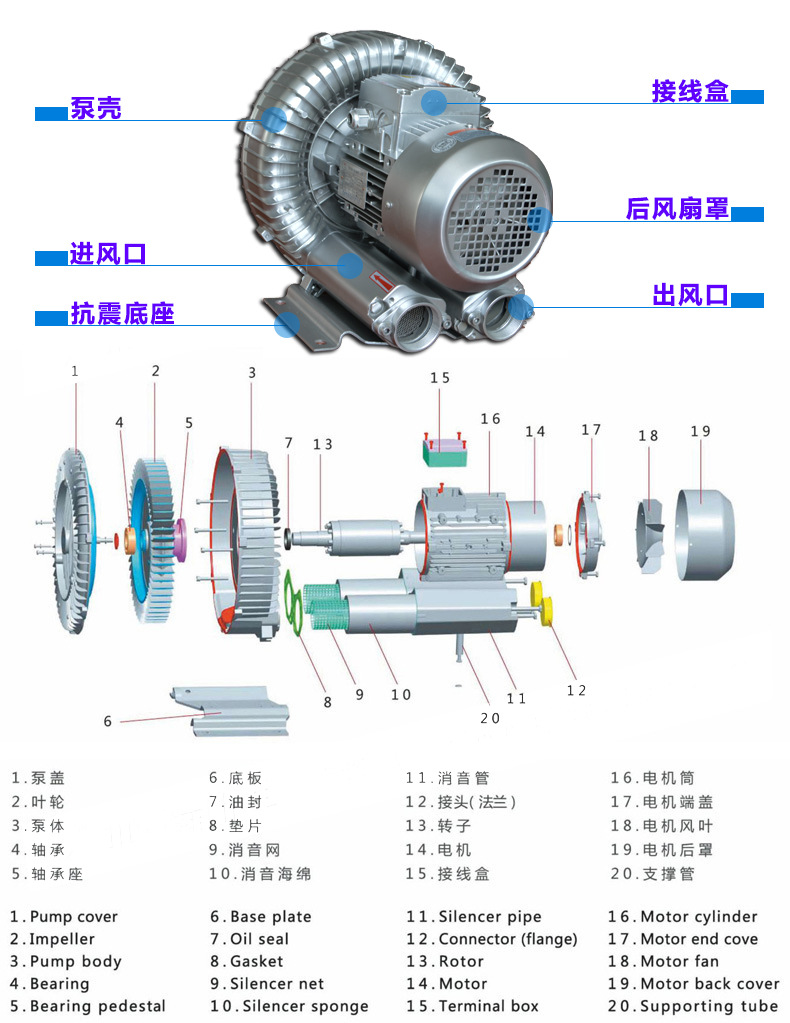

6.旋涡气泵轴承的更换:更换轴承必须由熟悉修理工作的人进行操作。先拧松泵盖上的螺钉,然后按图示顺序逐拆卸零件,拆下的零件应经过清洗,然后按反顺序装配。拆卸时,不能硬撬叶轮,应用**拉马拉出,同时不要遗漏调节垫片,以免影响出厂时已调节器好的间隙。

7.高压旋涡气泵严禁固体、液体及有腐蚀气体进入泵体
